CAM-TOOL

CAD/CAM一体型の多機能金型用システム『CAM-TOOL』

CAM-TOOLは株式会社C&Gシステムズが自社開発しているCAD/CAMソフトウェア。サーフェイスモデリング機能を有し、CAD データの授受から NC データの出力まで行う CAD/CAM一体型の多機能金型用システム。独自のサーフェス演算ロジックにより高速、高精度加工を実現します。 穴加工、2軸加工、3軸、固定5軸、同時5軸をラインナップします。

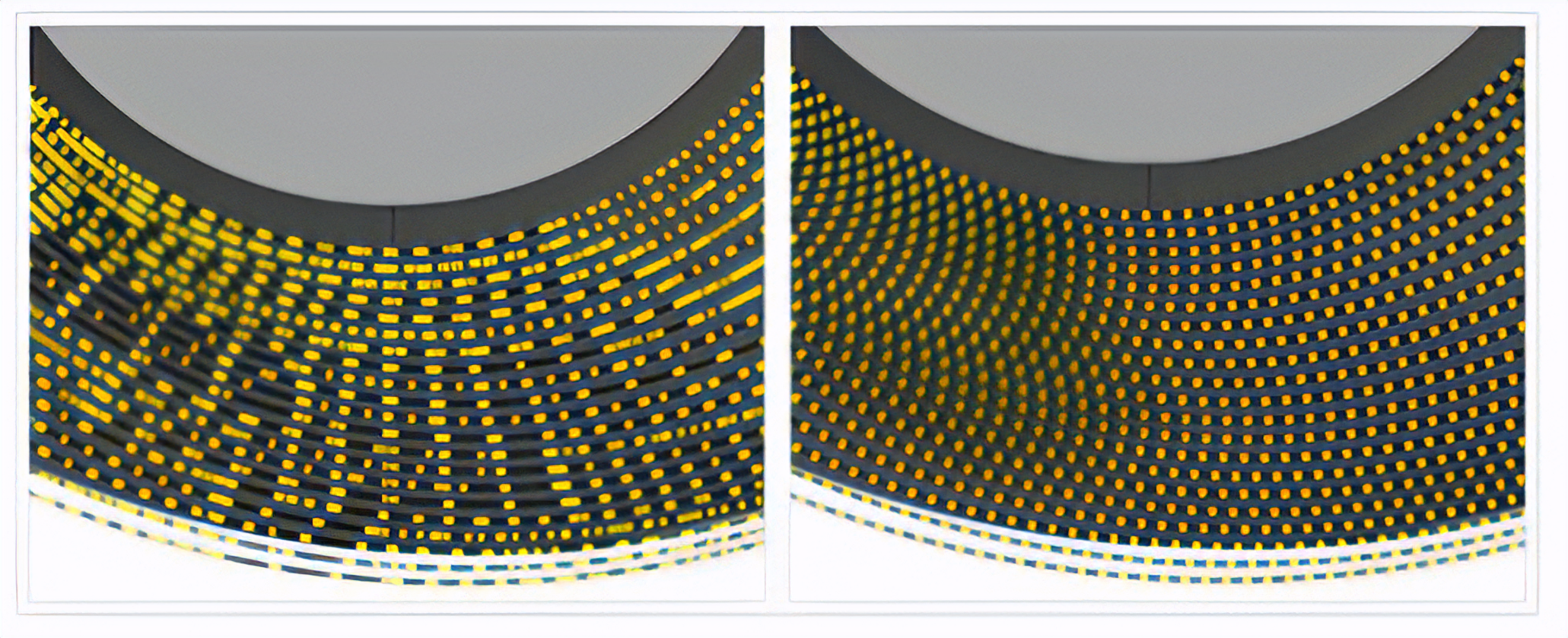

制御点のそろった「サーフェス演算」

一般的なCAMシステムは受け取ったデータ（IGES等）を近似ポリゴンに変換しCAM演算を行うのに対し、 CAM-TOOL「サーフェス演算」は、曲面形状に工具を接触させる独自の演算ロジックにより、滑らかな加工動作と高精度な面品位を実現します。

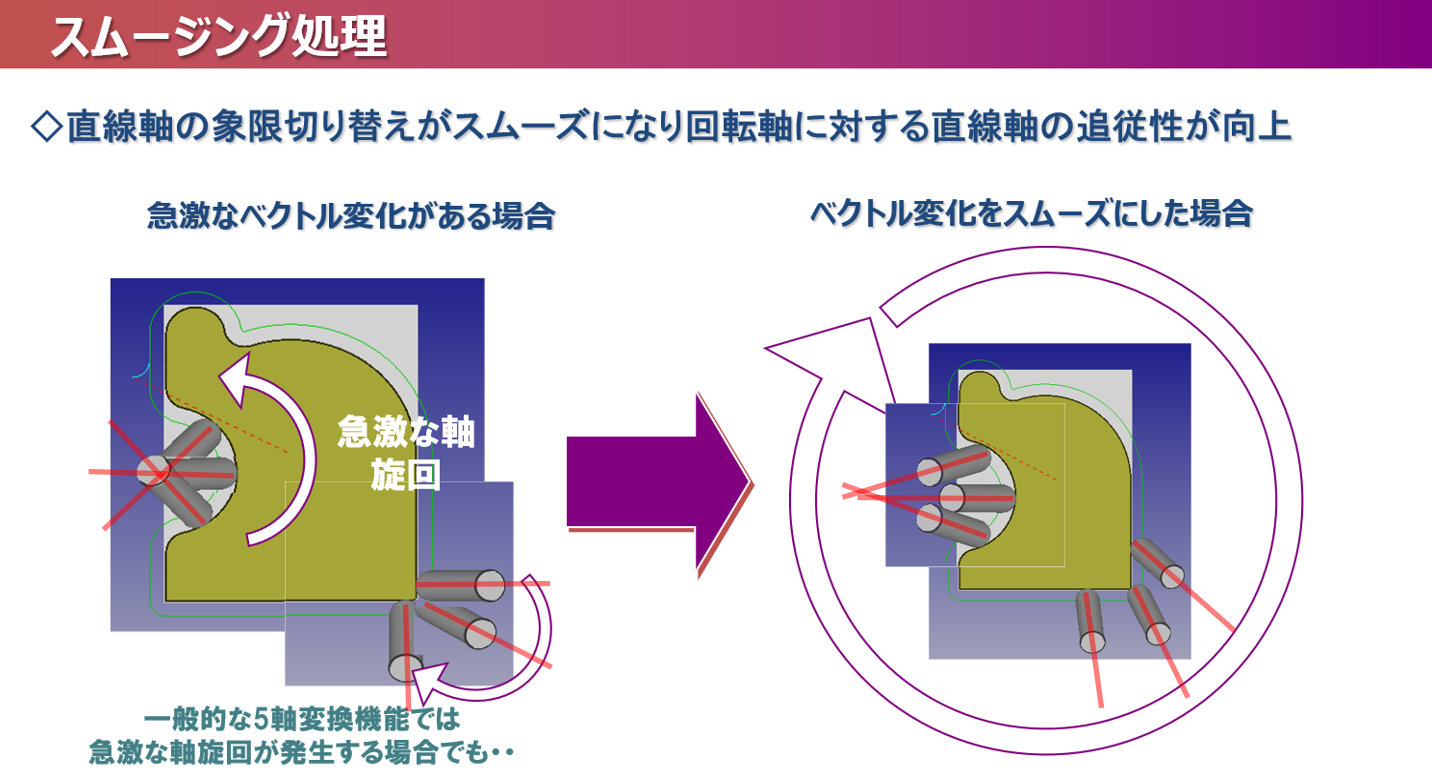

ベクトルをスムーズに変化させるスムージング機能

5軸加工において、工具ベクトルの変化は切削面の品質に大きく影響を及ぼします。 工具姿勢が急激に変化する箇所においては、傾斜・旋回軸を緩やかに変化させる「スムージング」機能により、テーブルが滑らかに回転し高品位の加工面を得ることができます。 また、システムが自動で傾斜軸・旋回軸を制御し干渉を回避する「自動干渉回避」においても同機能が働きます。

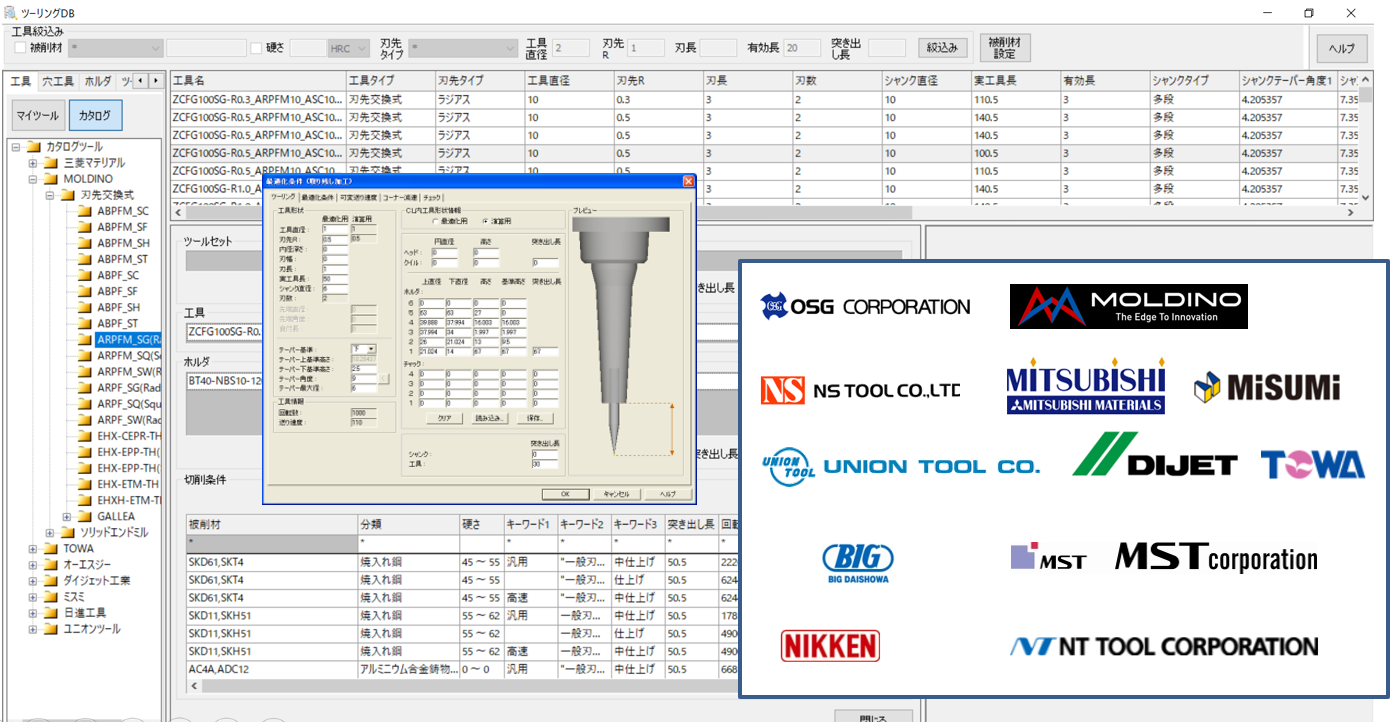

主要メーカーの工具カタログを標準搭載

国内主要メーカの工具とホルダを管理する工具カタログ「Tooling DB」を標準搭載。カタログデータをダウンロードすることで簡単に登録が行え、工具・ホルダ形状の図形取り込みも可能。異形工具 工具のシャンク形状は多段テーパーやR形状、ホルダーは多段ホルダーの定義が可能です。正確な工具やホルダ形状定義を行うことでより正確な干渉チェックが行えます。
